Wetterschutzgitter W57

deutsch | français


Wetterschutzgitter mit 80% Luftdurchlass

  • Gebogene Lamellen möglich
  • Massanfertigung auf Kundenwunsch
  • Wetterschutzgitter aus stranggepresstem Aluminium
  • Selbsttragendes Element, kein Rahmen nötig (Rahmen optional erhältlich)
  • Alfitec Gittersystem auf einen Blick
  • Effizient hergestellt in der Schweiz
  • Richtlieferzeit: 1-3 Wochen*


Downloads

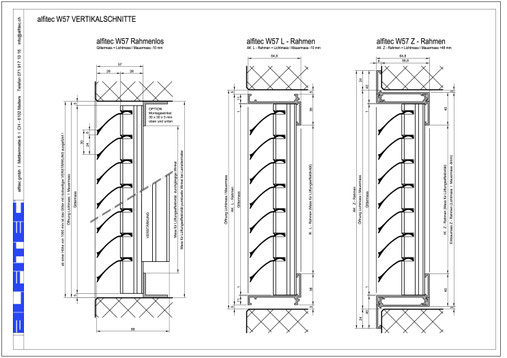

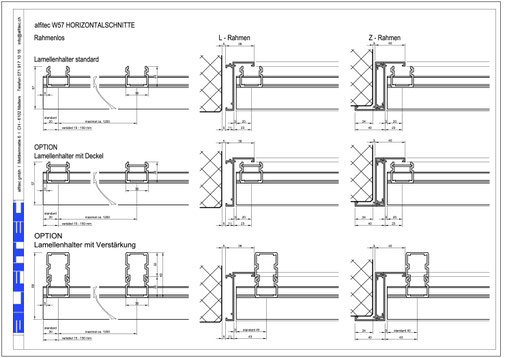

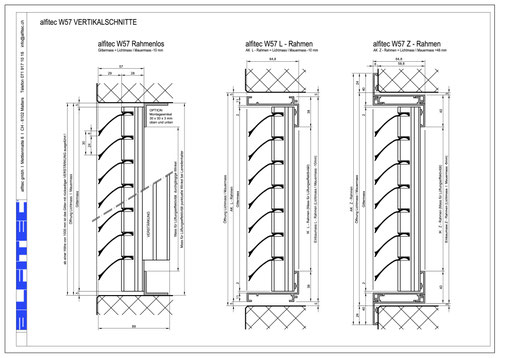

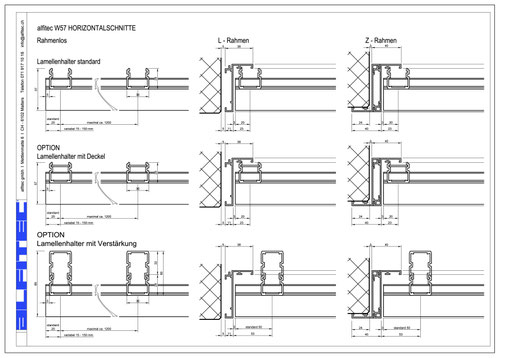

Schnitte im pdf Format



Zeichnungsdateien im dwg Format



Zeichnungsdateien im dxf Format



Technische Details | W57 Wetterschutzgitter

Maximale Einzelelementgrösse: Länge: 4 m
  Höhe: 2.8 m
  Fläche: ca. 4 m2
  grössere Einzelelemente sind grundsätzlich möglich


Einbautiefe:

57 mm



wenn die Befestigungspunkte in der Vertikalen mehr als 1m

auseinander liegen,  ist ein Verstärkungsprofil im Mittelbereich nötig



Lamellenabstand:

30 mm (Durchlass 80 %)



optional: variabler Abstand, 25.0 - 33.0 mm



Luftdurchlass:

geometrisch 76 - 82 %, abhängig vom Lamellenabstand



(genaue Berechnung: Excel-Tabelle herunterladen)



Lamellenhalterabstand max.:

ca. 1200 mm



Gewicht:

13 - 15 kg/m2



Oberflächen:

Eloxalfarben, Pulverbeschichtung nach RAL, NCS und IGP



Richtlieferzeit:

* roh: 1 Woche, farbig: 3 Wochen

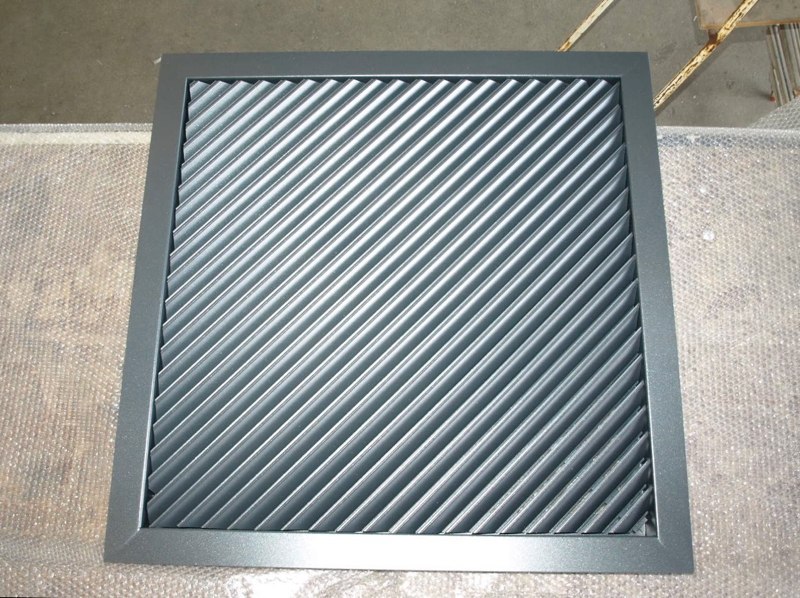

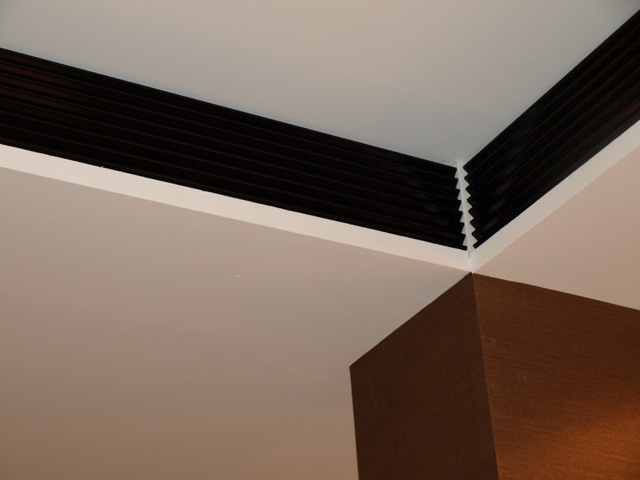

Verschiedene Formen, Schrägen und Lamellengehrungen sind möglich.



Optionen:
L- oder Z-Rahmen oder 2 Montagewinkel pro Gitter
Aluminiuminsektenschutzgitter
Verzinkte Vogelschutzgitter
Beschläge zur einfachen Montage und Demontage der Gitterelemente


Anwendungszwecke:

  • Technikaufbauten
  • Lüftungen
  • Klimageräte
  • Monoblock-Verkleidungen
  • Garagentore

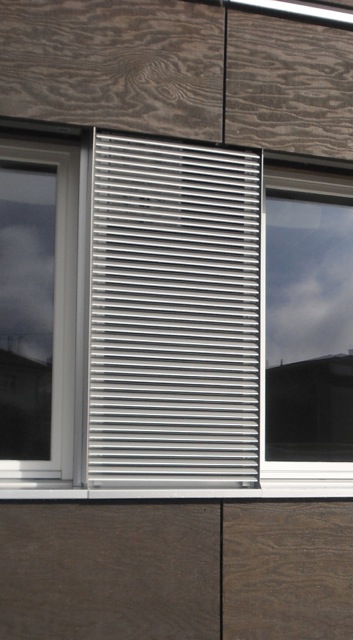

  • Fassadenteile

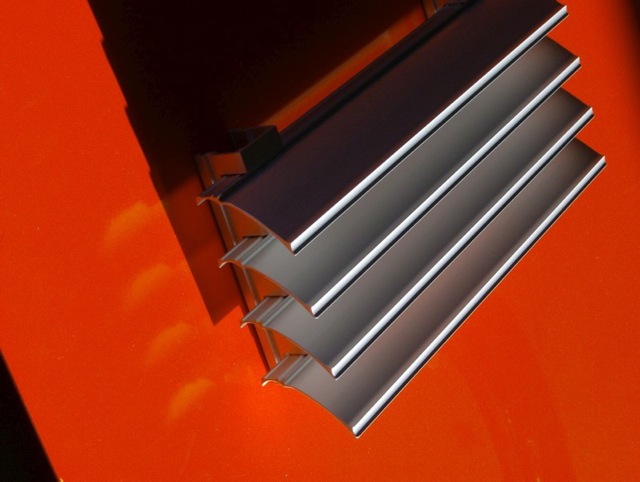

  • Strömungstechnisch optimierte Lamellenform

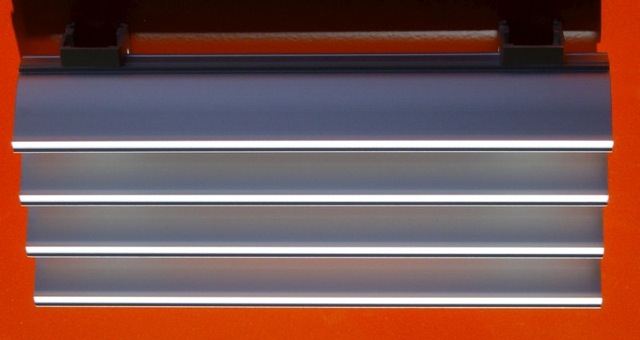

Wetterschutzgitter W57

Bei der Entwicklung des Wetterschutzgitter W57 haben wir neben der Optik, besonderen Wert auf einen hohen Luftdurchlass gelegt. Mit einem Luftdurchlass von 80 % ist das Wetterschutzgitter W57 speziell für kleine Flächen mit grossen Luftmengen sehr gut geeignet.

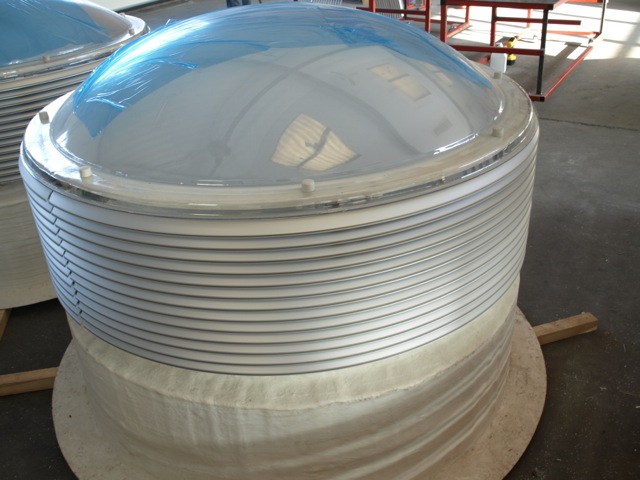

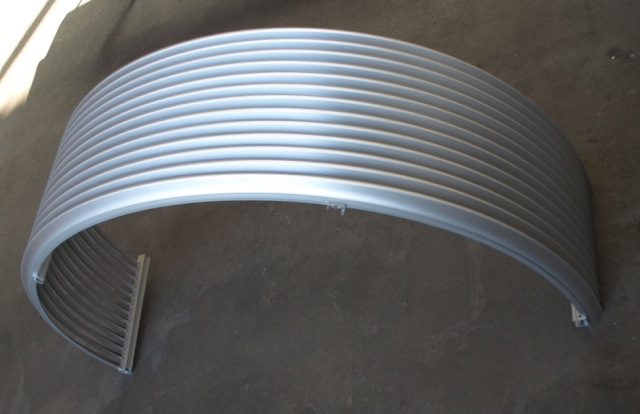

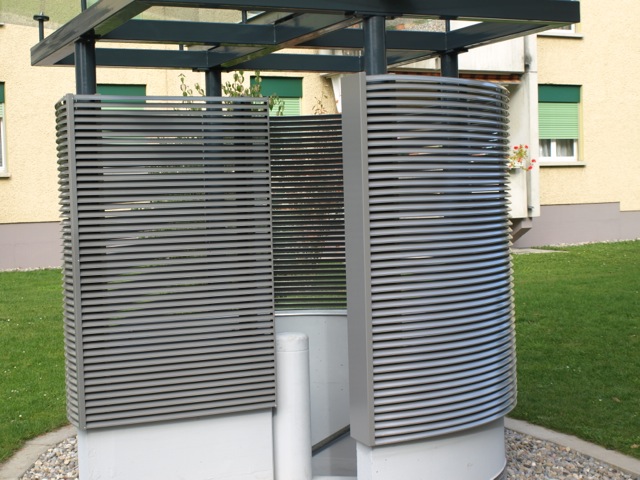

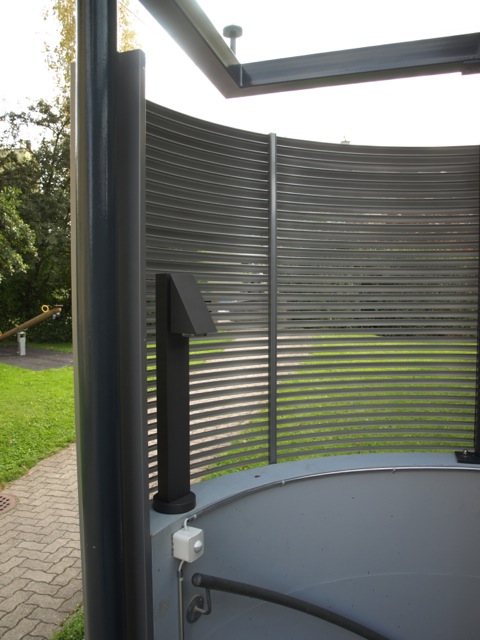

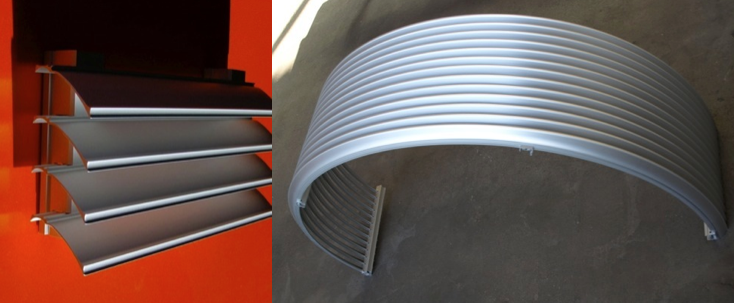

Die besondere Lamellenform des W57 kann gebogen werden, wodurch halbkreisförmige Wetterschutzgitter hergestellt werden können. Beispielfoto: gebogenes Wetterschutzgitter.



Gitterelementsystem

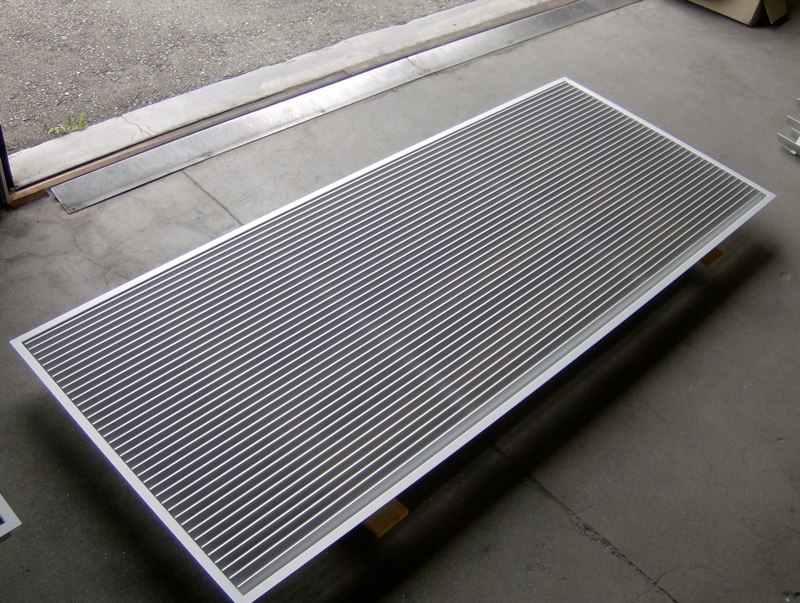

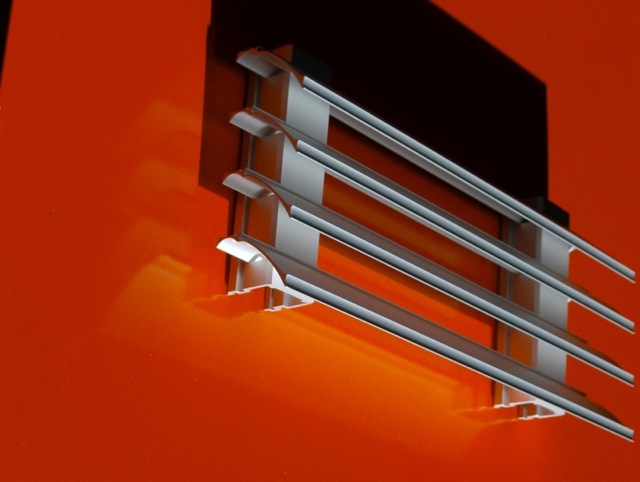

Die horizontalen Lamellen des Wetterschutzgitters sind mit den vertikalen Lamellenhaltern verpresst oder verschweisst, deshalb ist das Gitterelement selbsttragend und benötigt keinen Rahmen. Bei der rahmenlosen Einbauvariante wird oben und unten ein Montagewinkel ins Tragwerk geschraubt und das Wetterschutzgitter wird darauf angeschlagen. Aus montagetechnischen Gründen kann ein Rahmen sinnvoll sein, weshalb wir optional einen L- und einen Z-Rahmen anbieten.



Das Wetterschutzgitter W57 besteht aus stranggepresstem Aluminium und ist somit sehr stabil und dennoch leicht. Unsere Wetterschutzgitter werden ausschliesslich auf Kundenwunsch hergestellt, Sie können die Masse also auf den Millimeter genau bestimmen. Die Gitterelemente werden in der Schweiz hergestellt und in der Regel innert 1-3 Wochen ausgeliefert (je nach Oberflächenbehandlung). Wegen der Vielzahl an Optionen kalkulieren wir den Preis für jedes Gitterelement einzeln. Innert kürzester Zeit erhalten Sie von uns eine verlässliche und unverbindliche Offerte. Gerne können Sie unser Anfrageformular verwenden, oder direkt mit uns Kontakt aufnehmen.
