Konvektorengitter KG20

deutsch | français


Konvektorengitter mit feinen Lamellen

  • Optional begehbar
  • vorwiegend für Innenbereich
  • Massanfertigung auf Kundenwunsch
  • Wetterschutzgitter aus stranggepresstem Aluminium
  • Selbsttragendes Element, kein Rahmen nötig (Rahmen optional erhältlich)
  • Alfitec Gittersystem auf einen Blick
  • Effizient hergestellt in der Schweiz
  • Richtlieferzeit: 1-3 Wochen*


Downloads

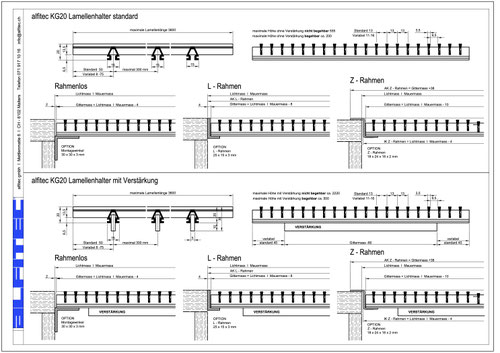

Schnitte im pdf Format



Zeichnungsdateien im dwg Format



Zeichnungsdateien im dxf Format



Technische Details | KG20 Konvektorengitter

Maximale Einzelelementgrösse:

Länge: 3.8 m



Höhe: 0.5 m

  grössere Einzelelemente sind grundsätzlich möglich


Einbautiefe:

20 mm bedingt begehbar



28 mm begehbar (mit Verstärkung)



Lamellenabstand:

13 mm (Durchlass 71 %)



optional: variabler Abstand, 11.0 - 15.0 mm



Luftdurchlass:

abhängig vom Lamellenabstand



(genaue Berechnung: Excel-Tabelle herunterladen)



Lamellenhalterabstand max.:

ca. 300 mm



Gewicht:

6 kg/m2



Oberflächen:

Eloxalfarben, Pulverbeschichtung nach RAL, NCS und IGP



Richtlieferzeit:

* roh: 1 Woche, farbig: 3 Wochen



Verschiedene Formen, Schrägen und Lamellengehrungen sind möglich.



Optionen:
L- oder Z-Rahmen oder 2 Montagewinkel pro Gitter

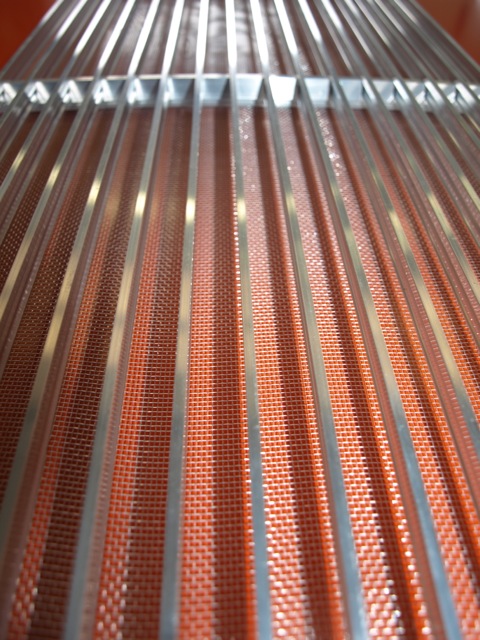

Aluminiuminsektenschutzgitter


Schräg stehende Lamellen sind bei grösseren Megen erhältlich.


Anwendungszwecke:

  • Brüstungsabdeckungen
  • Verkleidungen
  • Chemineebau
  • Frontabdeckungen von Radiatoren
  • Auskleidungen von Fensternischen
  • Küchenbau

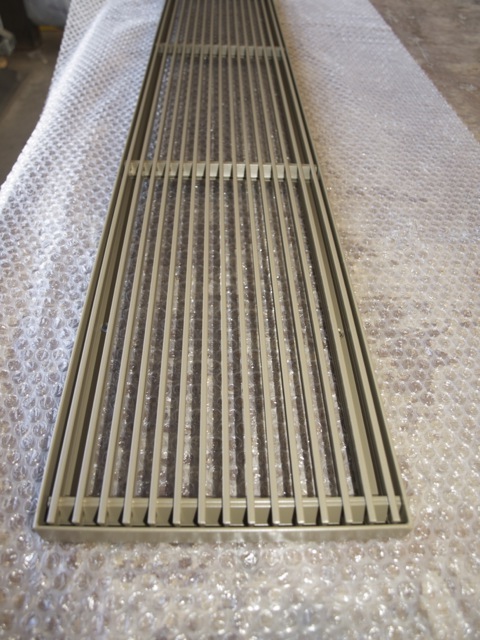

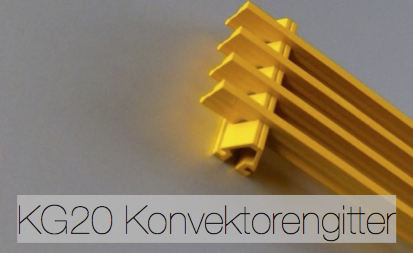

Konvektorengitter KG20

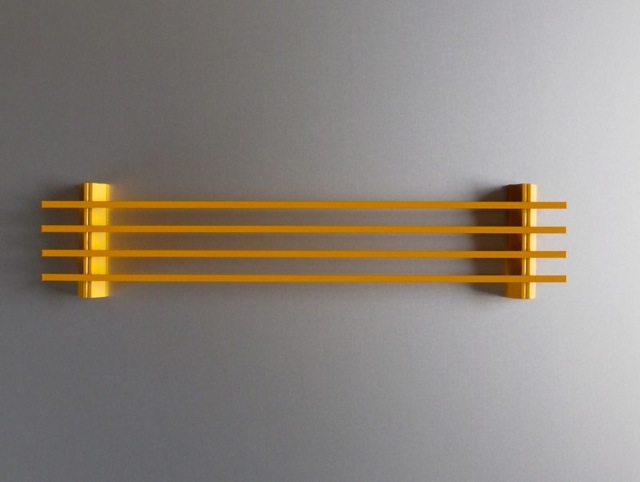

Das Konvekorengitter aus Aluminium eignet sich mit seiner geringen Einbautiefe von nur 20 mm für diverse Anwendungsmöglichkeiten im Innenbereich, manchmal sogar im Aussenbereich. Die feinen Lamellen werden mit dem Lamellenhalter verpresst. Das Verpressen des Konvektorengitter ermöglicht es, die Lamellen in einer anderen Farbe zu lackieren, als die Lamellenhalter (Lamellen und Lamellenhalter können auch farbig oder farblos eloxiert werden). Dadurch besteht die Möglichkeit, die Lamellenhalter abzudunkeln, sodass optisch fast nur noch die Lamellen sichtbar bleiben.
