Grille de ventilation W57

deutsch | français


la grille de protection contre les intempéries | Passage d’air 80%

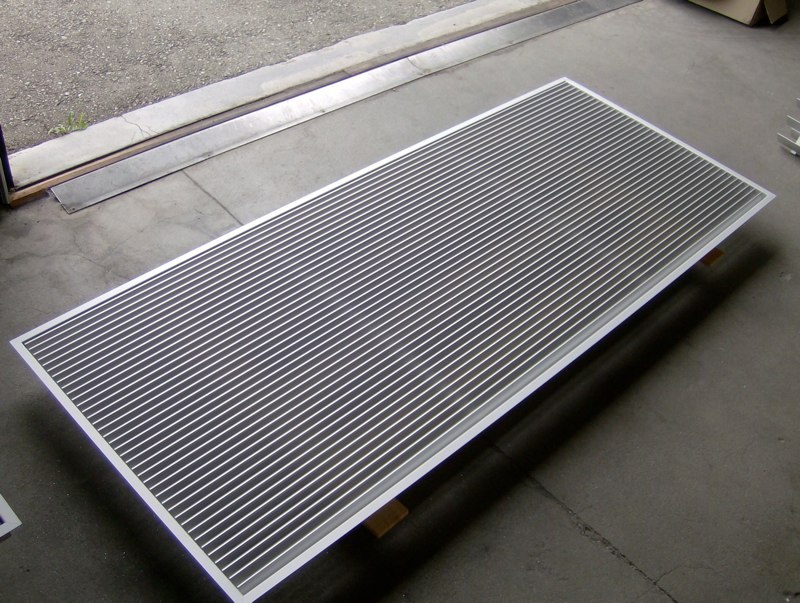

Toutes les grilles sont spécialement fabriquées à la demande du client.

Les intervalles entre les lamelles peuvent être choisis au millimètre. Il est également possible de faire varier les intervalles entre les lamelles à l’intérieur d’une grille, de sorte que, par exemple, les lamelles situées en haut de la grille soient plus près les unes des autres et que l’intervalle entre les lamelles situées en bas de la grille soit de plus en plus grand. Différents types de lamelles peuvent également être utilisés sur une grille.

Les grilles se composent d’aluminium coextrudé et sont fabriquées en Suisse.



Téléchargements



Détails techniques

Taille maximale par élément: Longueur: 4.4 m
  Hauteur: 2.8 m
  Taille: ca. 4 m2
  En principe, possibilité d’éléments plus grands


Profondeur de montage:

57 mm

  Les points de fixation à la verticale ne doivent pas être disposés
à plus d'un mètre les uns des autres. Dans le cas contraire,
un profil de renforcement supplémentaire dans le milieu serait nécessaire.


Intervalle entre les lamelles (module):

30 mm (Passage d’air 80 %)



en option: variable, 25.0 - 33.0 mm



Passage d’air:

géométrique 76 - 82 %, dépendant de l'Intervalle entre les lamelles




Intervalle max. entre les supports de lamelle:

ca. 1200 mm



Poids:

13 - 15 kg/m2



Surfaces:

couleurs anodiques revêtement par pulvérisation RAL NCS IGP

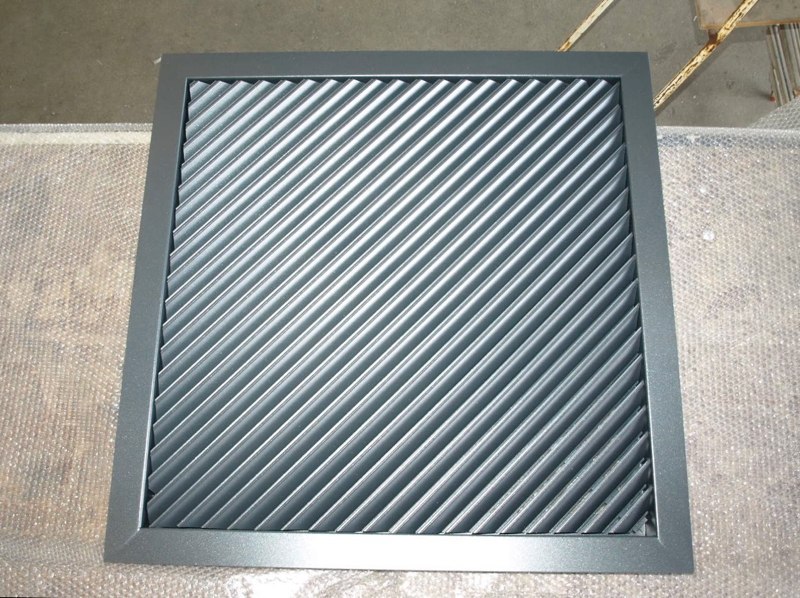

Différentes formes, inclinaisons et lamelles en onglet possibles

Options :

Cadre en L ou en Z
Moustiquaire en aluminium
Grille de protection zinguée contre les oiseaux
Ferrures pour faciliter le montage et le démontage des éléments de grille


Applications prévues :

  • Aérations
  • Climatiseurs
  • Revêtements pour panneaux monobloc
  • Constructions techniques

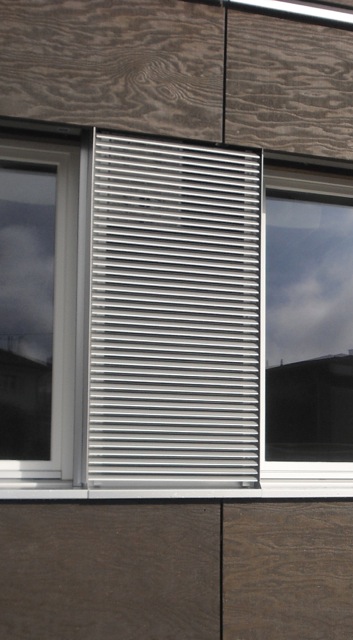

  • Parties de façades


Spécial:

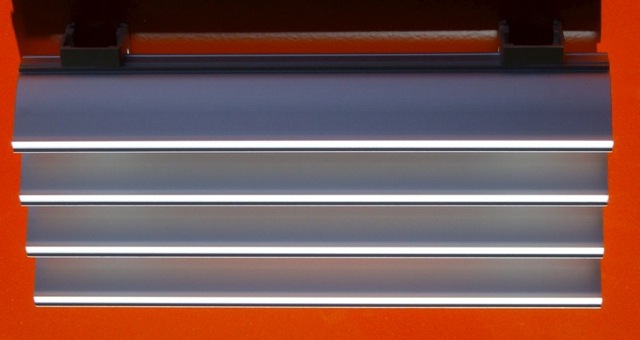

  • Forme des lamelles optimisée d’un point de vue hydrodynamique

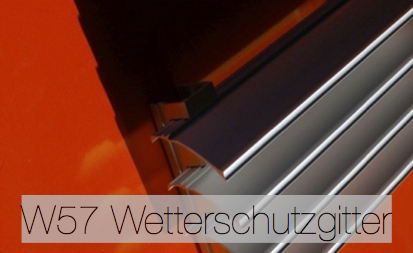

Wetterschutzgitter W57

Bei der Entwicklung des Wetterschutzgitter W57 haben wir neben der Optik, besonderen Wert auf einen hohen Luftdurchlass gelegt. Mit einem Luftdurchlass von 80 % ist das Wetterschutzgitter W57 speziell für kleine Flächen mit grossen Luftmengen sehr gut geeignet.

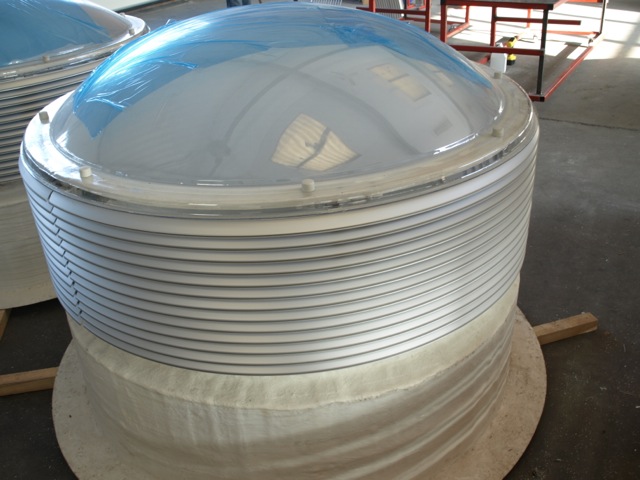

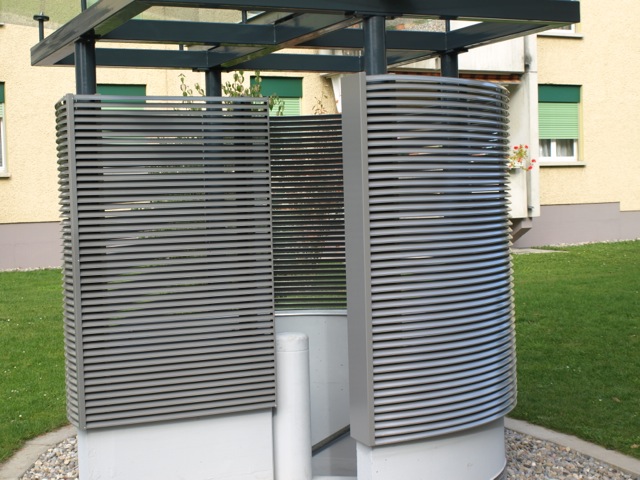

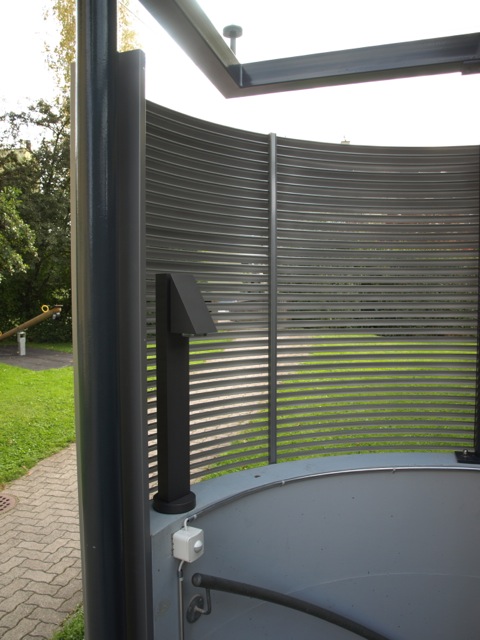

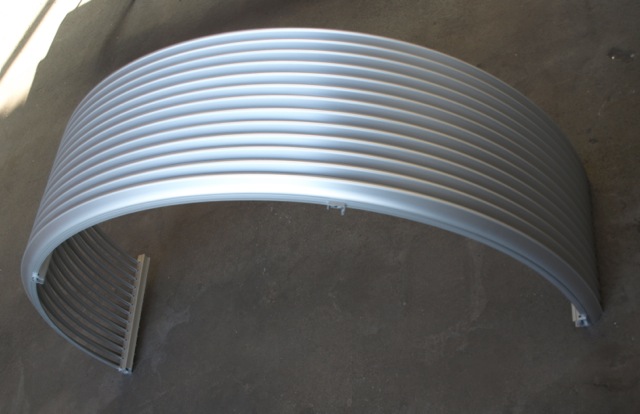

Die besondere Lamellenform des W57 kann gebogen werden, wodurch halbkreisförmige Wetterschutzgitter hergestellt werden können. Beispielfoto: gebogenes Wetterschutzgitter.



Gitterelementsystem

Die horizontalen Lamellen des Wetterschutzgitters sind mit den vertikalen Lamellenhaltern verschweisst, deshalb ist das Gitterelement selbsttragend und benötigt keinen Rahmen. Bei der rahmenlosen Einbauvariante wird oben und unten ein Montagewinkel ins Tragwerk geschraubt und das Wetterschutzgitter wird darauf angeschlagen. Aus montagetechnischen Gründen kann ein Rahmen sinnvoll sein, weshalb wir optional einen L- und einen Z-Rahmen anbieten.



Das Wetterschutzgitter W57 besteht aus stranggepresstem Aluminium und ist somit sehr stabil und dennoch leicht. Unsere Wetterschutzgitter werden ausschliesslich auf Kundenwunsch hergestellt, Sie können die Masse also auf den Millimeter genau bestimmen. Die Gitterelemente werden in der Schweiz hergestellt und in der Regel innert 1-3 Wochen ausgeliefert (je nach Oberflächenbehandlung). Wegen der Vielzahl an Optionen kalkulieren wir den Preis für jedes Gitterelement einzeln. Innert kürzester Zeit erhalten Sie von uns eine verlässliche und unverbindliche Offerte. Gerne können Sie unser Anfrageformular verwenden, oder direkt mit uns Kontakt aufnehmen.
