Lineargitter L38

deutsch | français


Robustes Lineargitter

  • Begehbar
  • Massanfertigung auf Kundenwunsch
  • Wetterschutzgitter aus stranggepresstem Aluminium
  • Selbsttragendes Element, kein Rahmen nötig (Rahmen optional erhältlich)
  • Alfitec Gittersystem auf einen Blick
  • Effizient hergestellt in der Schweiz
  • Richtlieferzeit: 1-3 Wochen*


Downloads

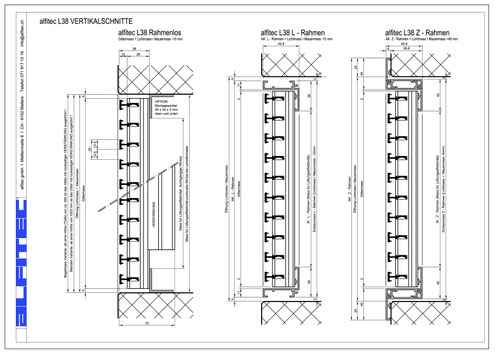

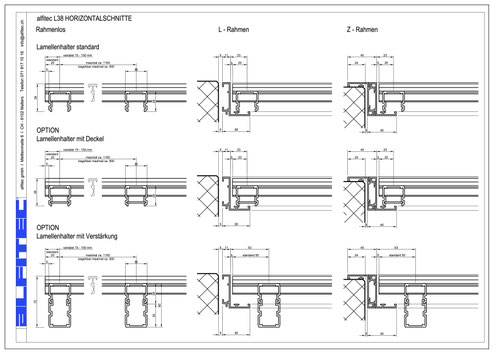

Schnitte im pdf Format



Zeichnungsdateien im dwg Format



Zeichnungsdateien im dxf Format



Technische Details | L38 Lineargitter

Maximale Einzelelementgrösse: Länge: 4 m
  Höhe: 2.8 m
  Fläche: ca. 4 m2
  grössere Einzelelemente sind grundsätzlich möglich


Einbautiefe:

38 mm



wenn die Befestigungspunkte in der Vertikalen mehr als 1m

auseinander liegen,  ist ein Verstärkungsprofil im Mittelbereich nötig



Lamellenabstand:

25 mm (Durchlass 50 %)



optional: variabler Abstand, 20.0 - 30.0 mm



Luftdurchlass:

geometrisch 38 - 58 %, abhängig vom Lamellenabstand



(genaue Berechnung: Excel-Tabelle herunterladen)



Lamellenhalterabstand max.:

ca. 500 mm



Gewicht:

12 - 15 kg/m2



Oberflächen:

Eloxalfarben, Pulverbeschichtung nach RAL, NCS und IGP



Richtlieferzeit:

* roh: 1 Woche, farbig: 3 Wochen



Verschiedene Formen, Schrägen und Lamellengehrungen sind möglich.



Optionen:
L- oder Z-Rahmen oder 2 Montagewinkel pro Gitter
Aluminiuminsektenschutzgitter
Verzinkte Vogelschutzgitter
Beschläge zur einfachen Montage und Demontage der Gitterelemente

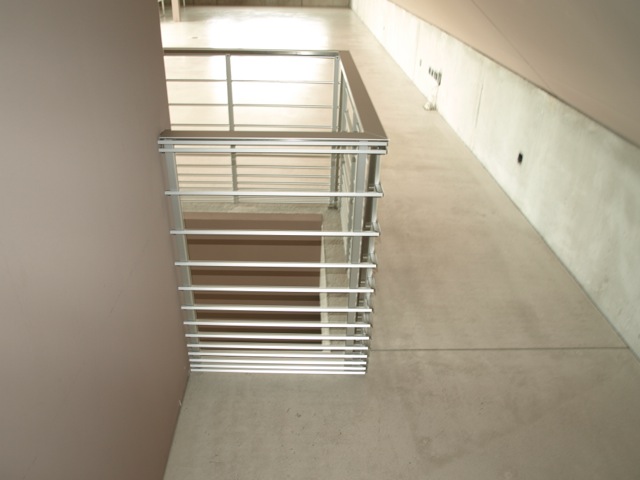

Anwendungszwecke:

  • Lichtschächte abdecken
  • Podeste abdecken
  • Fassadenvorbauten
  • Fensterbänke
  • Robuste Konvektorenabdeckungen
  • speziell: für den Aussenbereich, begehbar

Lineargitter L38

Das Lineargitter ist ideal als Abdeckgitter geeignet. Durch seine robuste Konstruktion empfiehlt sich dieser Alu-Gitterrost zum Beispiel bei Turnhallen oder anderen Gebäuden, wo ein Abdeckgitter höherer Belastung ausgesetzt ist. Das Lineargitter besticht durch seine schlichte Form. Da auch das L38 auf dem Alfitec Gittersystem basiert, ist es möglich den Abstand zwischen den Lamellen auf 0.1 mm genau zu bestimmen. Jede Lamelle kann in einem anderen Abstand verbaut werden und so ist ein Verlauf möglich - ein interessantes Design- und Gestaltungselement.
