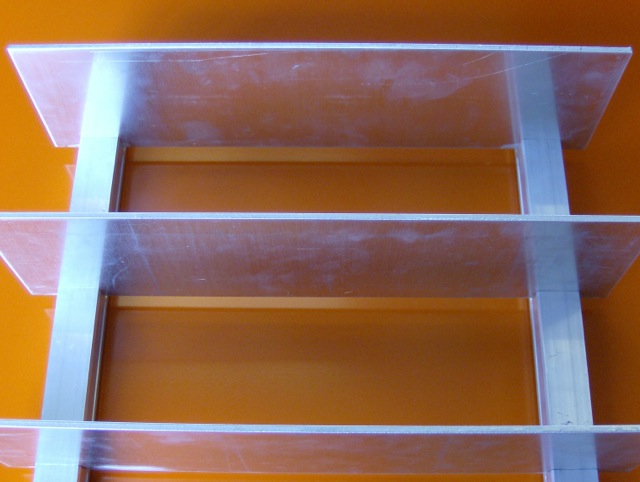

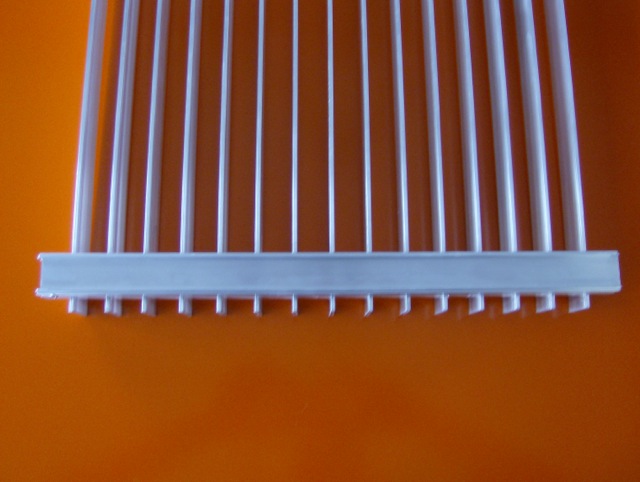

Gitterblende B125

deutsch | français


Individualisierbar in Form und Funktion

  • Lamellendicke 2-6 mm möglich
  • Lamellentiefe 25-300 mm möglich
  • Lamellenabstand frei wählbar
  • Massanfertigung auf Kundenwunsch
  • Wetterschutzgitter aus stranggepresstem Aluminium
  • Selbsttragendes Element, kein Rahmen nötig (Rahmen optional erhältlich)
  • Alfitec Gittersystem auf einen Blick
  • Effizient hergestellt in der Schweiz
  • Richtlieferzeit: 1-3 Wochen*


Downloads



Schnitte im pdf Format



Zeichnungsdateien im dwg Format



Zeichnungsdateien im dxf Format



Technische Details | B125 Gitterblende

Maximale Einzelelementgrösse: Länge: 4 m
  Höhe: 2.8 m
  Fläche: ca. 4 m2
  grössere Einzelelemente sind grundsätzlich möglich


Einbautiefe:

variabel: Tiefe der Lamellen von 25 mm - 300 mm



wenn die Befestigungspunkte in der Vertikalen mehr als 1m

auseinander liegen,  ist ein Verstärkungsprofil im Mittelbereich nötig



Lamellenabstand:

variabel


Luftdurchlass:

variabel je nach Lamelle



Lamellenhalterabstand max.:

variabel je nach Lamelle



Gewicht:

variabel je nach Lamelle



Oberflächen:

Eloxalfarben, Pulverbeschichtung nach RAL, NCS und IGP



Richtlieferzeit:

* roh: 1 Woche, farbig: 3 Wochen

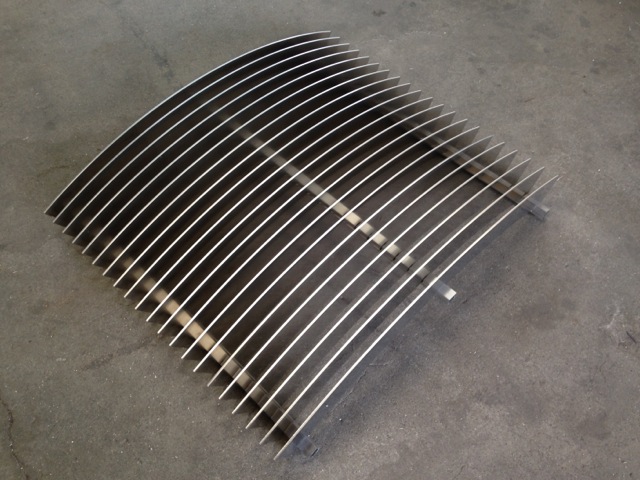

Verschiedene Formen, Schrägen und Lamellengehrungen sind möglich.



Optionen:
L- oder Z-Rahmen oder 2 Montagewinkel pro Gitter
Aluminiuminsektenschutzgitter
Verzinkte Vogelschutzgitter
Beschläge zur einfachen Montage und Demontage der Gitterelemente


Anwendungszwecke:

  • vor Fenster und Glasfassaden
  • Deckenverkleidung
  • Verblendung von Baukörpern
  • Sichtschutzverkeidungen
  • speziell: vertikal und horizontal montierbar

Gitterblende B125

Mit dem schlichten Design können die Gitterblenden B125 für ganz unterschiedliche Anwendungen verbaut werden. Durch die frei wählbare Form der Lamellen, kann das B125 zum Beispiel als Sonnenschutzgitter verwendet werden. Mit etwas kürzeren Lamellen und einem geringen Lamellenabstand eignet es sich auch sehr gut als normales Lüftungsgitter.

Als Lamellen werden wenn möglich Aluminiumprofile verwendet, sollte Sie allerdings eine spezielle (ungerade) Einbautiefe haben, fertigen wir gerne Abkantlamellen im perfekten Mass für Sie an.
