Konvektorenblende KB32

deutsch | français


Schlichtes Lüftungsgitter für Innen

  • Lamellen 25/2 mm - andere Masse möglich, fragen Sie uns an!
  • Optional zweifarbig (Lamellen zwingend eloxiert - farblos oder farbig)
  • Massanfertigung auf Kundenwunsch
  • Wetterschutzgitter aus stranggepresstem Aluminium
  • Selbsttragendes Element, kein Rahmen nötig (Rahmen optional erhältlich)
  • Alfitec Gittersystem auf einen Blick
  • Effizient hergestellt in der Schweiz
  • Richtlieferzeit: 1-3 Wochen*


Downloads

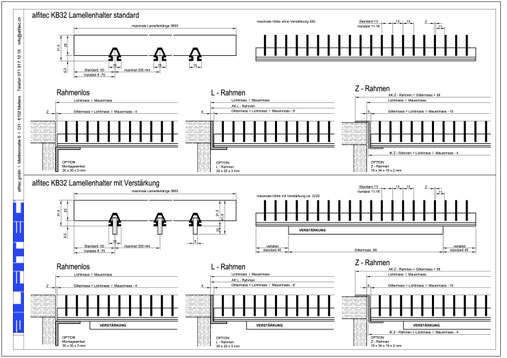

Schnitte im pdf Format



Zeichnungsdateien im dwg Format



Zeichnungsdateien im dxf Format



Technische Details | KB32 Konvektorenblende

Maximale Einzelelementgrösse:

Länge: 3.8 m



Höhe: 0.5 m

  grössere Einzelelemente sind grundsätzlich möglich


Einbautiefe:

32 mm



40 mm mit Verstärkung (bei Höhe über 0.5 m)



Lamellenabstand:

15 mm (Durchlass 87 %)



optional: variabler Abstand, 11.0 - 20.0 mm



Luftdurchlass:

geometrisch 82 - 90 %, abhängig vom Lamellenabstand



(genaue Berechnung: Excel-Tabelle herunterladen)



Lamellenhalterabstand max.:

ca. 350 mm



Gewicht:

9 kg



Oberflächen:

Eloxalfarben, Pulverbeschichtung nach RAL, NCS und IGP



Richtlieferzeit:

* roh: 1 Woche, farbig: 3 Wochen



Verschiedene Formen, Schrägen und Lamellengehrungen sind möglich.



Optionen:
L- oder Z-Rahmen oder 2 Montagewinkel pro Gitter
Aluminiuminsektenschutzgitter


Anwendungszwecke:

  • Brüstungsabdeckungen
  • Verkleidungen
  • Chemineebau
  • Frontabdeckungen von Radiatoren
  • Auskleidungen von Fensternischen
  • Küchenbau
  • speziell: vertikal und horizontal montierbar

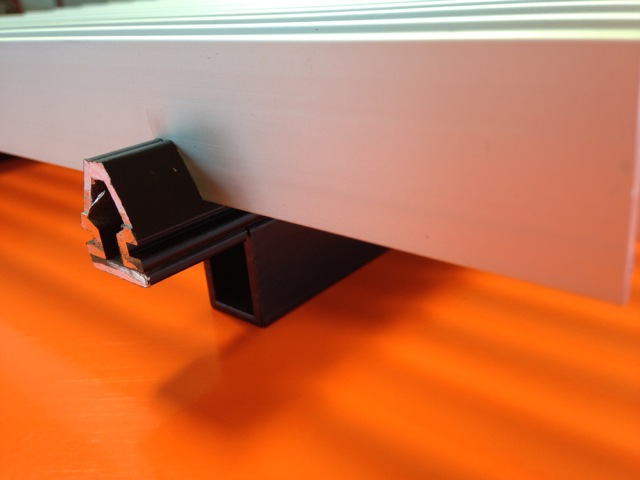

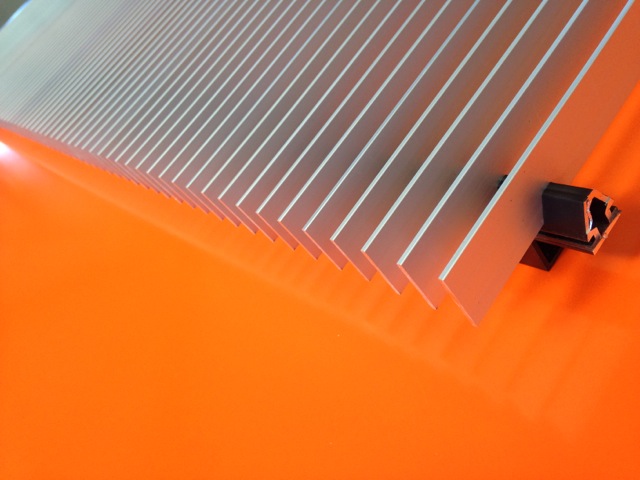

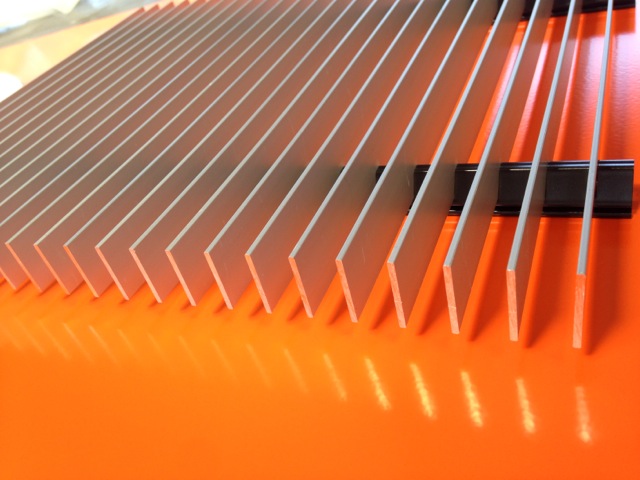

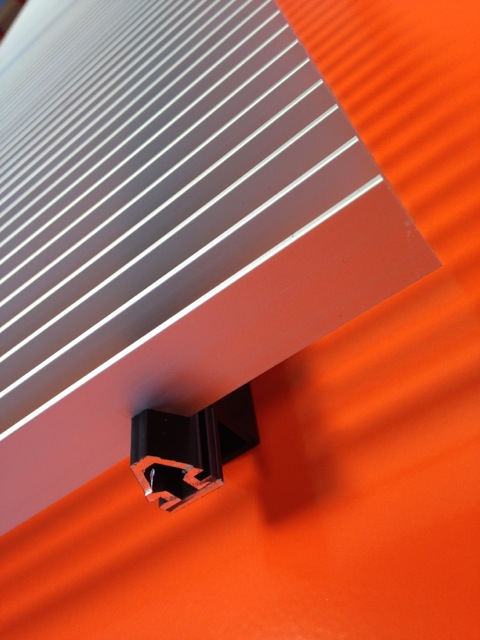

Konvektorenblende KB32

Die Konvektorenblende besticht durch ihr schlichtes Design. Lamellenhalter und Lamellen können in zwei verschiedenen Farben beschichtet werden (möglich ist auch ein mix aus eloxierten Teilen und pulverbeschichteten Teilen). Das abdunkeln der Lamellenhalter ermöglicht optisch beinahe schwebende Lamellen.

Je nach Anwendung können die Lamellen der Konvektorenblende auch breiter gefertigt werden. Auch die Tiefe der Lamellen kann bei diesem Gitter angepasst werden - der Abstand zwischen den Lamellen sowieso. Wenn Sie ein schlichtes Lüftungsgitter mit speziellen Lamellenmassen suchen, können Sie gerne auf uns zukommen.
