Wetterschutzgitter W38

deutsch | français


Das schmale Wetterschutzgitter

  • Einbautiefe 38 mm
  • Massanfertigung auf Kundenwunsch
  • Wetterschutzgitter aus stranggepresstem Aluminium
  • Selbsttragendes Element, kein Rahmen nötig (Rahmen optional erhältlich)
  • Alfitec Gittersystem auf einen Blick
  • Effizient hergestellt in der Schweiz
  • Richtlieferzeit: 1-3 Wochen*


Downloads

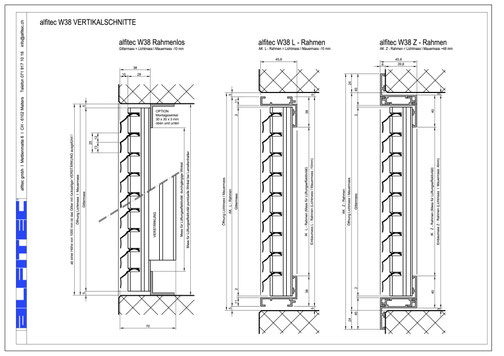

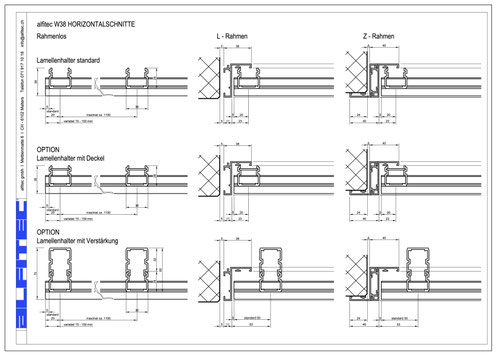

Schnitte im pdf Format



Zeichnungsdateien im dwg Format



Zeichnungsdateien im dxf Format



Technische Details

Maximale Einzelelementgrösse: Länge: 4 m
  Höhe: 2.8 m
  Fläche: ca. 4 m2
  grössere Einzelelemente sind grundsätzlich möglich


Einbautiefe:

38 mm



wenn die Befestigungspunkte in der Vertikalen mehr als 1m

auseinander liegen,  ist ein Verstärkungsprofil im Mittelbereich nötig



Lamellenabstand:

25 mm (Durchlass 48 %)
  optional: variabler Abstand, 23.0 - 26.0 mm


Luftdurchlass:

geometrisch 43 - 50 %, abhängig vom Lamellenabstand



(genaue Berechnung: Excel-Tabelle herunterladen)



Lamellenhalterabstand max.:

ca. 1100 mm



Gewicht:

14 - 16 kg/m2



Oberflächen:

Eloxalfarben, Pulverbeschichtung nach RAL, NCS und IGP



Richtlieferzeit:

* roh: 1 Woche, farbig: 3 Wochen



Verschiedene Formen, Schrägen und Lamellengehrungen sind möglich.



Optionen:
L- oder Z-Rahmen oder 2 Montagewinkel pro Gitter
Aluminiuminsektenschutzgitter
Verzinkte Vogelschutzgitter
Beschläge zur einfachen Montage und Demontage der Gitterelemente


Anwendungszwecke:

  • Türfüllungen
  • Lüftungen
  • Klimageräte
  • Monoblock-Verkleidungen
  • Garagentore
  • Fassadenteile

Wetterschutzgitter W38

Das Wetterschutzgitter W38 von Alfitec zeichnet sich durch seine geringe Einbautiefe von nur 38 mm aus. Damit kann das Alu-Wetterschutzgitter beispielsweise als Lüftungsgitter bei einer Tür verwendet werden, wo lediglich eine geringe Tiefe zur Verfügung steht. Unsere Wetterschutzgitter bestehen aus horizontalen Lamellen und vertikalen Lamellenhaltern, die Verbindungspunkte sind verschweisst. Darum sind Alfitec-Wetterschutzgitter selbsttragend und benötigen keinen Rahmen. Je nach Einbausituation ist natürlich ein Rahmen von Vorteil, daher bieten wir einen Standard Z- und L-Rahmen an. Besondere Einbausituationen erfordern besondere Lösungen, darum bieten wir Ihnen gerne auch einen Spezialrahmen an, der genau Ihren Bedürfnissen entspricht. Nehmen Sie Kontakt mit uns auf und profitieren Sie von unserer langjährigen Erfahrung. Sie können uns gerne auch einen Plan mit der Einbausituation senden, unsere CAD-Zeichner werden eine massgeschneiderte Lösung für Sie finden. Schnittzeichnungen vom Wetterschutzgitter W38 als dwg, dxf und pdf können auf unserer Webseite heruntergeladen werden.



Die Wetterschutzgitter von Alfitec sind mit Lamellengehrung und Flächengehrung erhältlich. Wir bieten ab einem Durchmesser von 1 m auch runde Wetterschutzgitter an.



Die Oberfläche der Wetterschutzgitter kann nach Ihren Wünschen ausgeführt werden. EloxierenE6/EV1, farbig eloxieren und pulverbeschichten nach RAL, NCS und IGP sind möglich.
