Sonnenschutzgitter S113

deutsch | français

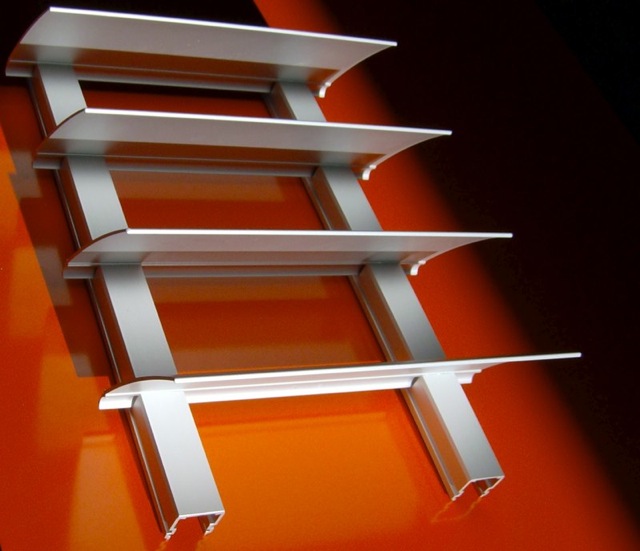

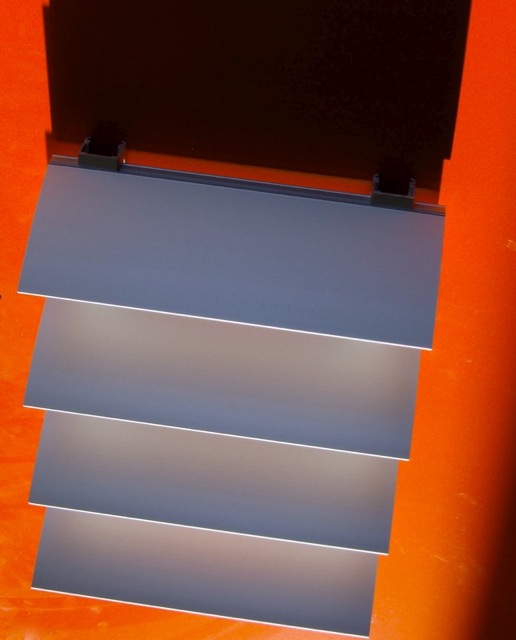

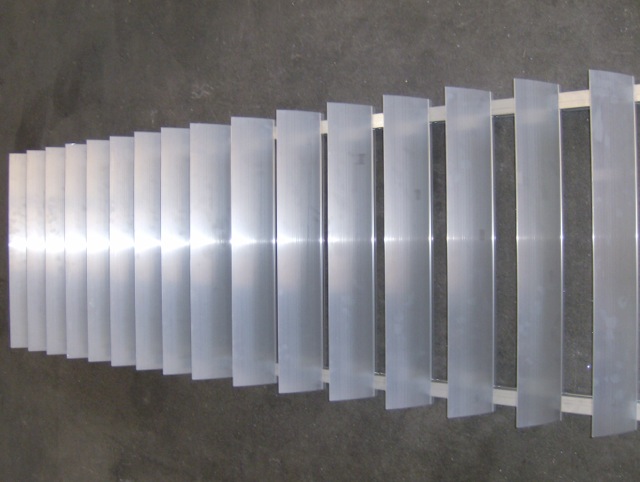

Sonnenschutz mit Aluminium-Lamellengitter

  • Massanfertigung auf Kundenwunsch
  • Wetterschutzgitter aus stranggepresstem Aluminium
  • Selbsttragendes Element, kein Rahmen nötig (Rahmen optional erhältlich)
  • Alfitec Gittersystem auf einen Blick
  • Effizient hergestellt in der Schweiz
  • Richtlieferzeit: 1-3 Wochen*


Downloads

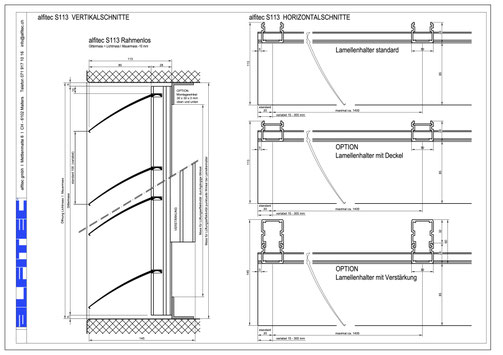

Schnitte im pdf Format



Zeichnungsdateien im dwg Format



Zeichnungsdateien im dxf Format



Technische Details | S113 Sonnenschutzgitter

Maximale Einzelelementgrösse: Länge: 4 m
  Höhe: 2.8 m
  Fläche: ca. 4 m2
  grössere Einzelelemente sind grundsätzlich möglich


Einbautiefe:

113 mm



wenn die Befestigungspunkte in der Vertikalen mehr als 1m

auseinander liegen,  ist ein Verstärkungsprofil im Mittelbereich nötig



Lamellenabstand:

100 mm



optional: frei wählbarer Lamellenabstand



Luftdurchlass:

abhängig vom Lamellenabstand



(genaue Berechnung: Excel-Tabelle herunterladen)



Lamellenhalterabstand max.:

ca. 1500 mm



Gewicht:

7.5 kg/m2 (bei Lamellenabstand 100 mm)



Oberflächen:

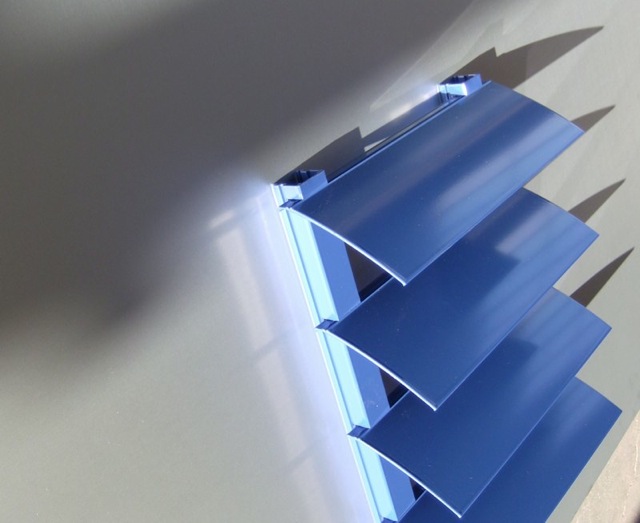

Eloxalfarben, Pulverbeschichtung nach RAL, NCS und IGP



Richtlieferzeit:

* roh: 1 Woche, farbig: 3 Wochen

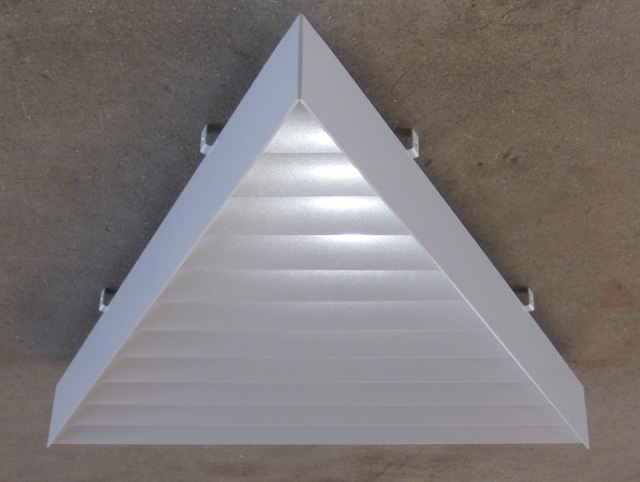

Verschiedene Formen, Schrägen und Lamellengehrungen sind möglich.



Optionen:
L- oder Z-Rahmen oder 2 Montagewinkel pro Gitter
Aluminiuminsektenschutzgitter
Verzinkte Vogelschutzgitter
Beschläge zur einfachen Montage und Demontage der Gitterelemente


Anwendungszwecke:

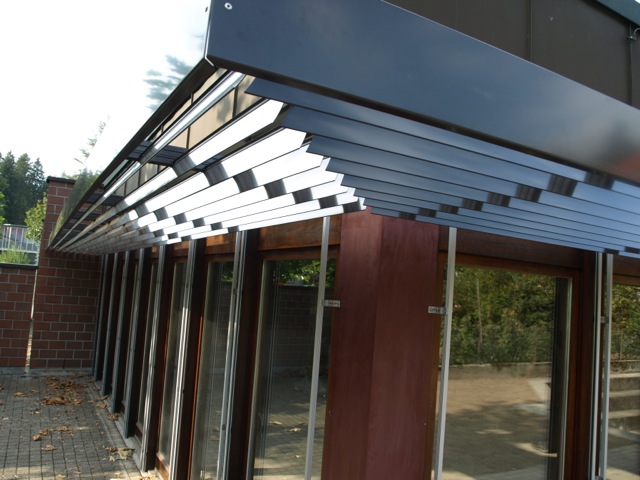

  • vor Fenster und Glasfassaden
  • Verblendung von Baukörpern
  • Sichtschutzverkeidungen
  • speziell: vertikal und horizontal montierbar

Sonnenschutzgitter S113

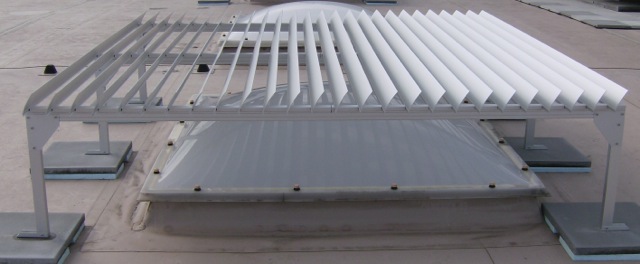

Das Sonnenschutzgitter kann sowohl horizontal, als auch vertikal montiert werden. Oft wird das S113 zur Beschattung von Oblichtern oder Dachfenstern verwenden. Das Sonnenschutzgitter aus Aluminium kann natürlich auch vor eine Fensterfront gesetzt werden. Da der Abstand zwischen den Lamellen auf 0.1 mm genau definiert werden kann, können Sie exakt bestimmen, wie viel Sonnenlicht im Raum gewünscht wird.

Die Lamellen des Sonnenschutzgitter sind fix, also nicht beweglich. Da die Lamellen aus stranggepresstem Aluminium bestehen, kann der Winkel der Lamelle nicht verändert werden. Sollten Sie einen anderen Winkel suchen, lohnt es sich bei einer grösseren Menge, eine Lamelle nach Ihren Wünschen anzufertigen. Gerne beraten wir Sie.
