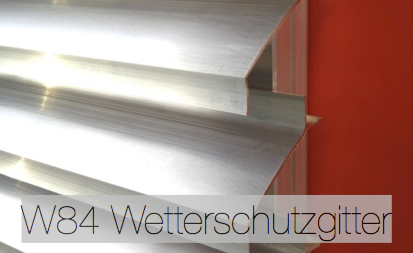

Wetterschutzgitter W84

deutsch | français

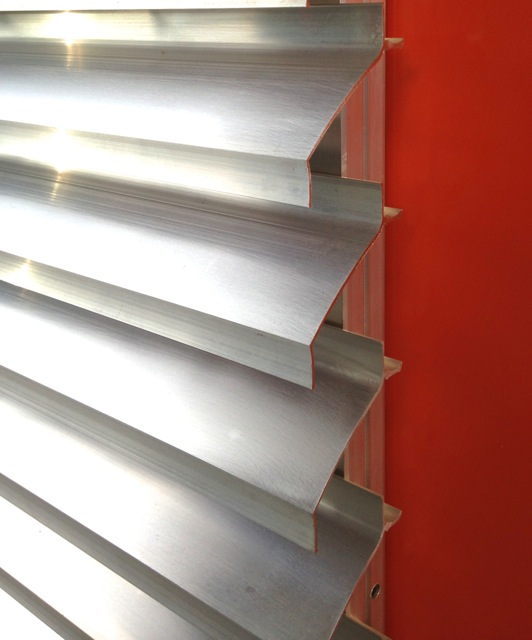

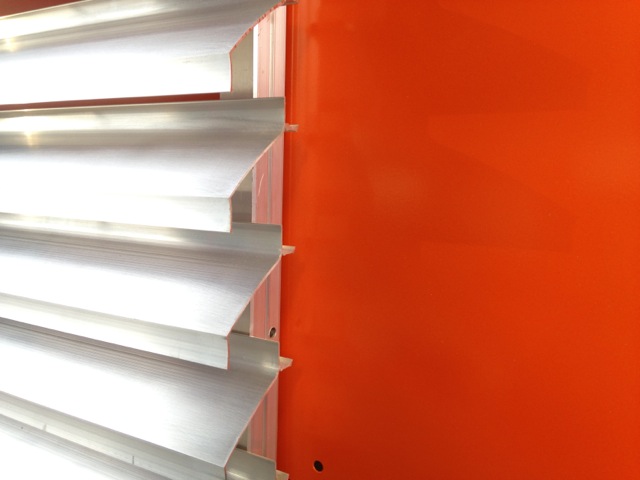

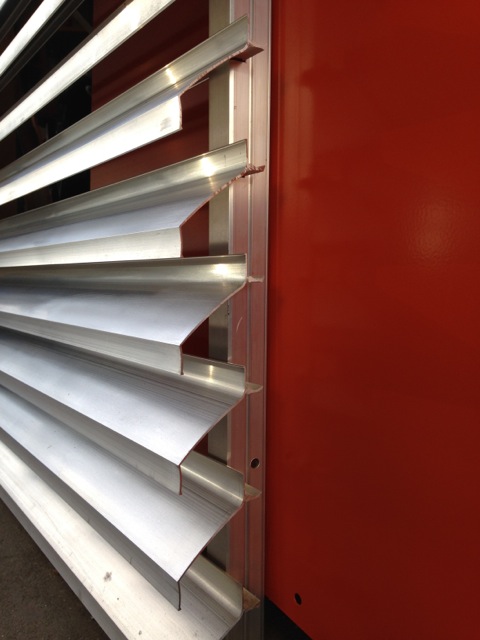

Wetterschutzgitter mit grossen Lamellen

  • Für grosse Fassadenflächen
  • Massanfertigung auf Kundenwunsch
  • Wetterschutzgitter aus stranggepresstem Aluminium
  • Selbsttragendes Element, kein Rahmen nötig (Rahmen optional erhältlich)
  • Alfitec Gittersystem auf einen Blick
  • Effizient hergestellt in der Schweiz
  • Richtlieferzeit: 1-3 Wochen*


Downloads

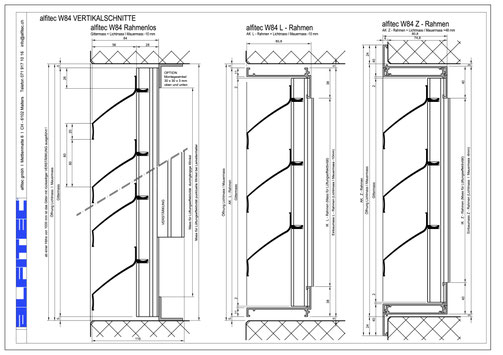

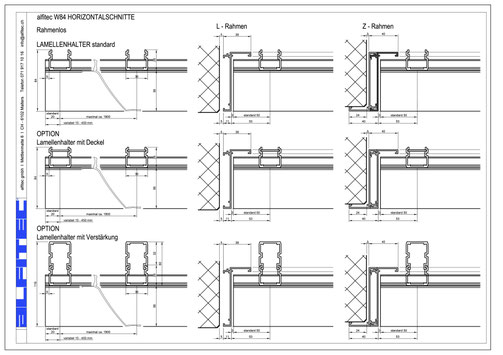

Schnitte im pdf Format



Zeichnungsdateien im dwg Format



Zeichnungsdateien im dxf Format



Technische Details | W84 Wetterschutzgitter

Maximale Einzelelementgrösse: Länge: 4 m
  Höhe: 2.8 m
  Fläche: ca. 4 m2
  grössere Einzelelemente sind grundsätzlich möglich


Einbautiefe:

84 mm



wenn die Befestigungspunkte in der Vertikalen mehr als 1m

auseinander liegen,  ist ein Verstärkungsprofil im Mittelbereich nötig



Lamellenabstand:

80 mm (Durchlass 73 %)



optional: variabler Abstand, 60.0 - 90.0 mm



Luftdurchlass:

geometrisch 63 - 76 %, abhängig vom Lamellenabstand



(genaue Berechnung: Excel-Tabelle herunterladen)



Lamellenhalterabstand max.:

ca. 1600 mm



Gewicht:

13 - 19 kg/m2



Oberflächen:

Eloxalfarben, Pulverbeschichtung nach RAL, NCS und IGP



Richtlieferzeit:

* roh: 1 Woche, farbig: 3 Wochen



Verschiedene Formen, Schrägen und Lamellengehrungen sind möglich.



Optionen:
L- oder Z-Rahmen oder 2 Montagewinkel pro Gitter
Aluminiuminsektenschutzgitter
Verzinkte Vogelschutzgitter
Beschläge zur einfachen Montage und Demontage der Gitterelemente


Anwendungszwecke:

  • Technikaufbauten
  • Lüftungen
  • Klimageräte
  • Monoblock-Verkleidungen
  • Garagentore
  • Fassadenteile

Wetterschutzgitter W84

Für grosse Flächen empfielt sich das Wetterschutzgitter W84 von Alfitec. Die grossen Lamellen ermöglichen einen Lamellenabstand von 80 mm, wodurch das Gitterelement besonders günstig hergestellt werden kann. Auch aus der Ferne ist noch immer die typische Struktur eines Wetterschutzgitters sichtbar. Ein einzelnes Gitterelement kann bis zu 4 m lang sein, in der Höhe sind 2.8 m pro Gitterelement möglich. Selbstverständlich lassen sich die Wetterschutzgitter aneinander stossen, sodass die Übergänge zwischen den einzelnen Gitterelementen kaum mehr zu sehen sind. Bei einer horizontalen Trennung verschwinden die Übergänge gänzlich, da die Position der Lamellen auf 0.1 mm genau definiert werden kann und somit der Lamellenverlauf nicht gestört wird. Wir empfehlen eine maximale Elementgrösse von 4 Quadratmetern, da das Handling ansonsten etwas schwierig ist.



Die Wetterschutzgitter von Alfitec werden fertig zusammengebaut als Elemente auf die Baustelle geliefert. Zur Befestigung sind lediglich 2 Schrauben (oben und unten am Gitterelement) pro Lamellenhalter notwendig. Der Abstand zwischen den vertikalen Lamellenhaltern kann bis zu 1600 mm betragen.



Als Wetterschutzgitter Hersteller, der alle Produkte in der Schweiz fertigt, sind unsere Wetterschutzgitter sehr schnell verfügbar. Alle Gitter werden ausschliesslich auf Kundenwunsch hergestellt, jedes Mass und jede Oberflächenbehandlung sind frei wählbar. Das Alfitec Gitterelementsystem ist sehr flexibel, wodurch auch Spezialanfertigungen schnell und kostengünstig geliefert werden können.



Wetterschutzgitter Aluminium Preise

Die Wetterschutzgitter Preise werden bei jedem Element neu kalkuliert. Die Vielzahl an Optionen und Individualierungsmöglichkeiten lässt sich kaum in einer Preisliste festhalten, daher unterbreiten wir Ihnen gerne eine unverbindliche Offerte für Ihr Vorhaben. Gerne können Sie unser Anfrageformular verwenden, oder direkt mit uns Kontakt aufnehmen.
