Grille de ventilation W38

deutsch | français

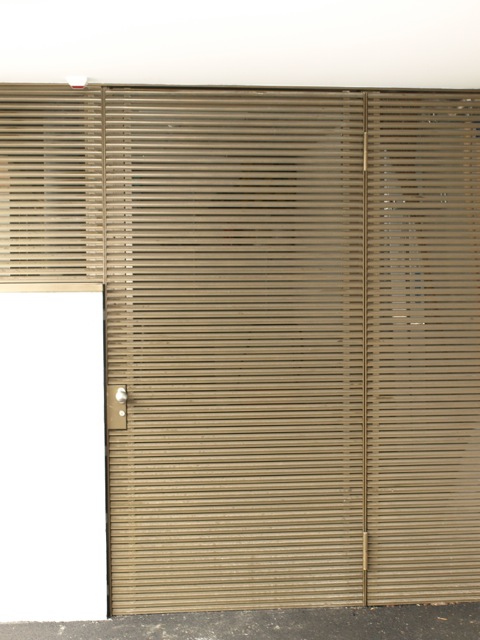

la grille de protection contre les intempéries

Toutes les grilles sont spécialement fabriquées à la demande du client.

Les intervalles entre les lamelles peuvent être choisis au millimètre. Il est également possible de faire varier les intervalles entre les lamelles à l’intérieur d’une grille, de sorte que, par exemple, les lamelles situées en haut de la grille soient plus près les unes des autres et que l’intervalle entre les lamelles situées en bas de la grille soit de plus en plus grand. Différents types de lamelles peuvent également être utilisés sur une grille.

Les grilles se composent d’aluminium coextrudé et sont fabriquées en Suisse.



Téléchargements



Détails techniques

Taille maximale par élément: Longueur: 4 m
  Hauteur: 2.8 m
  Taille: ca. 4 m2
  En principe, possibilité d’éléments plus grands


Profondeur de montage:

38 mm



Les points de fixation à la verticale ne doivent pas être disposés

à plus d'un mètre les uns des autres. Dans le cas contraire,

un profil de renforcement supplémentaire dans le milieu serait nécessaire.

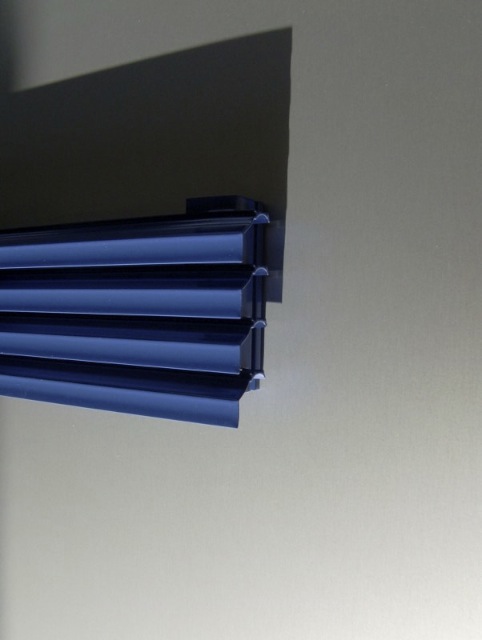

Intervalle entre les lamelles (module):

25 mm (Passage d’air: 48 %)
  en option: variable, 23.0 - 26.0 mm


Passage d’air:

géométrique 43 - 50 %, dépendant de l'Intervalle entre les lamelles



(Calcul exact: PassageAir.xls)



Intervalle max. entre les supports de lamelle:

ca. 1100 mm



Poids:

14 - 16 kg/m2



Surfaces:

couleurs anodiques revêtement par pulvérisation RAL NCS IGP



Délai de livraison:

brut: 1 semaine, coloré: 3 semaines



Différentes formes, inclinaisons et lamelles en onglet possibles

Options :

Cadre en L ou en Z
Moustiquaire en aluminium
Grille de protection zinguée contre les oiseaux
Ferrures pour faciliter le montage et le démontage des éléments de grille


Applications prévues :

  • Aérations
  • Climatiseurs
  • Revêtements pour panneaux monobloc
  • Constructions techniques
  • Parties de façades


Spécial:

  • Faible profondeur de montage
