Profondeur de montage:

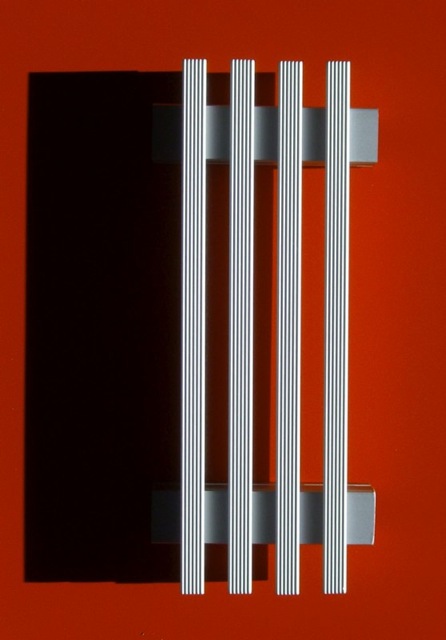

Grille linéaire L38
deutsch | français
Toutes les grilles sont spécialement fabriquées à la demande du client.
Les intervalles entre les lamelles peuvent être choisis au millimètre. Il est également possible de faire varier les
intervalles entre les lamelles à l’intérieur d’une grille, de sorte que, par exemple, les lamelles situées en haut de la grille soient plus près les unes des autres et que l’intervalle entre les
lamelles situées en bas de la grille soit de plus en plus grand. Différents types de lamelles peuvent également être utilisés sur une grille.

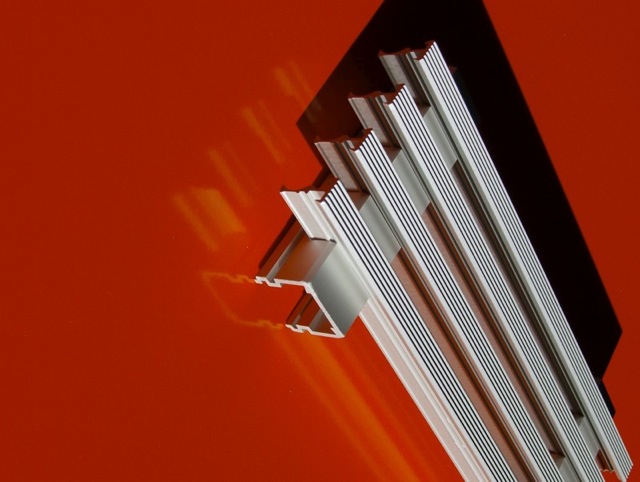

Les grilles se composent d’aluminium coextrudé et sont fabriquées en Suisse.
Téléchargements
Détails techniques
| Taille maximale par élément: | Longueur: 4.1 m |
| Hauteur: 2.8 m | |
| Taille: ca. 4 m2 | |
| En principe, possibilité d’éléments plus grands | |
|
|
38 mm |
|
Les points de fixation à la verticale ne doivent pas être disposés à plus d'un mètre les uns des autres. Dans le cas contraire, un profil de renforcement supplémentaire dans le milieu serait nécessaire. |
|
|
|
25 mm (Passage d’air 50 %) |
|
Intervalle min. 20.0 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
Différentes formes, inclinaisons et lamelles en onglet possibles
Options :

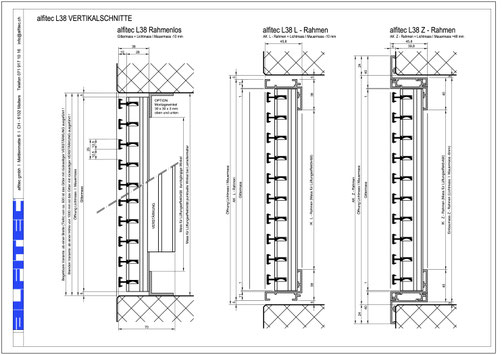

Cadre en L ou en Z
Moustiquaire en aluminium
Grille de protection zinguée contre les oiseaux
Ferrures pour faciliter le montage et le démontage des éléments de grille
Applications prévues :
- Couverture de soupirail
- Couverture de plateformes
- Balcons de façade
- Appuis de fenêtre
- Caches pour convecteurs robustes
Spécial :
- Pour l’extérieur, accessible
